注塑机快速换模系统

注塑机快速换模系统

蜂巢全钢双面吸磁力模板

蜂巢全钢双面吸磁力模板

  蜂巢全钢双面吸磁力模板设计灵感来源于大自然的鬼斧神工,磁力与结构的完美结合。
  蜂巢全钢双面吸磁力模板的特点:
  1、独有蜂巢结构,外形美观,布局合理;
  2、单边厚度37mm,两边共74mm, 容模量损耗更小;
  3、表面全钢,真正做到防油、防水,不存在老化现象;
  4、双面吸磁技术,模具、磁板、背板完美的吸附在一起, 提升模板整体刚性和可靠性。
  蜂巢磁极优势:
  1、磁极与磁极之间得利于正六边形的特性,无任何中性基板
  2、磁极可以完美的环绕模具顶出孔布置,带来顶出孔附近更大的夹持力,让夹持力更集中于模具中心
  蜂巢形磁极对比传统方形、圆形的三大优势:
  1、更强的吸力,相同单位面积,磁极面积增加15%以上;
  2、更高的刚性,依据蜂巢的完美结构,增强整体的刚性,抗衡注塑机强大的锁模力;
  3、更合理的布局,充分避让顶出孔,磁极更集中于模板的中部,带来更大的吸持力;

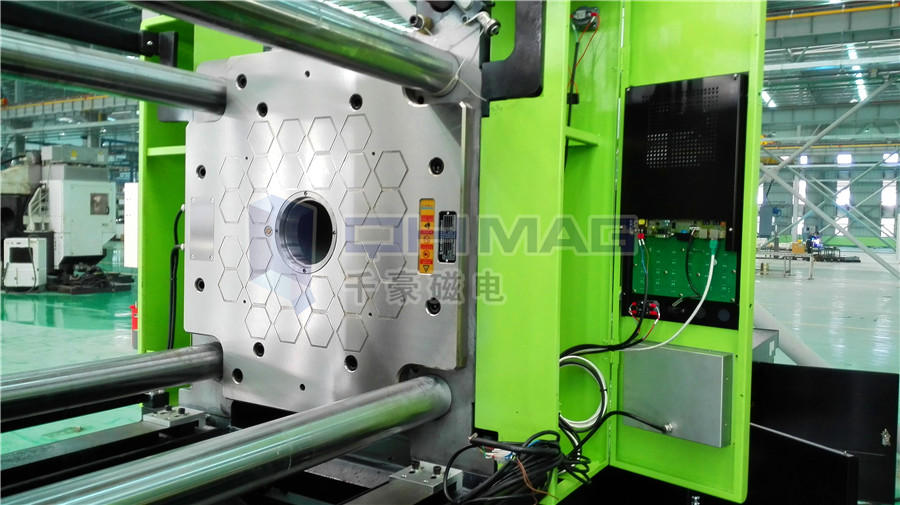

快速换模系统

  注塑机快速换模系统产品优势:
  提效率:
  电永磁快速换模系统使模具装卸时间节约95%以上,特别适合当前“多批少量”的生产模式。
  持久耐用:
  提高模具使用寿命,电永磁吸盘模板的夹紧力均匀分布于模具与吸盘的全部接触表面,使模具背面无受力“空腔”,更好地保证了合模精度,大大减少模具损耗、提高模具使用寿命。
  节省空间:
  外围设备更便于维护和操作,电永磁快速换模系统由于没有使用压板和其他气动、液压部件,能够节省出更多空间,从而使得模具的所有外围设备都更便于维护和操作。
  维护成本低:
  无需对快速换模进行保养,不需要对注塑机模板和电永磁吸盘快速换模系统磁性模板进行保养,仅在更换模具时的1秒内需要电能,其他时间无需能耗。
  安全快速:
  降低生产成本,节约时间,操作面板一目了然。安全。快速,提高生产效率,避免工伤事故的发生和模具的损坏。
  注塑机快速换模系统适用于机床,冲床,注塑机,压铸机等.
  电永磁快速换模系统在机床、冲床、注塑机、压铸机等成型机械上用来固定模具,从而实现快速的模具更换!


  使用电永磁快速换模系统后小批量多品种回报率预计如下:
  投资回收期(T)计算,T= CI/(DC×M×TS);T=回收期(单位:月)
  CI=资本投入(元);DC=每月换模次数;M=机器小时成本
  TS=磁力模板节省的时间(单位:小时)
  示例:
  一台900吨注塑成型机资本投入(CI)为¥:26万
  DC=月平均10次;M=1000 元
  TS=每次换模节约2小时
  回收期(月)T=260000/(10×1000×2)=13(月)
