磁力模板的功能模块阐述|千豪磁电
- 发布时间：2020-03-20
- 发布者： 湖南千豪
- 来源： 原创
- 阅读量：

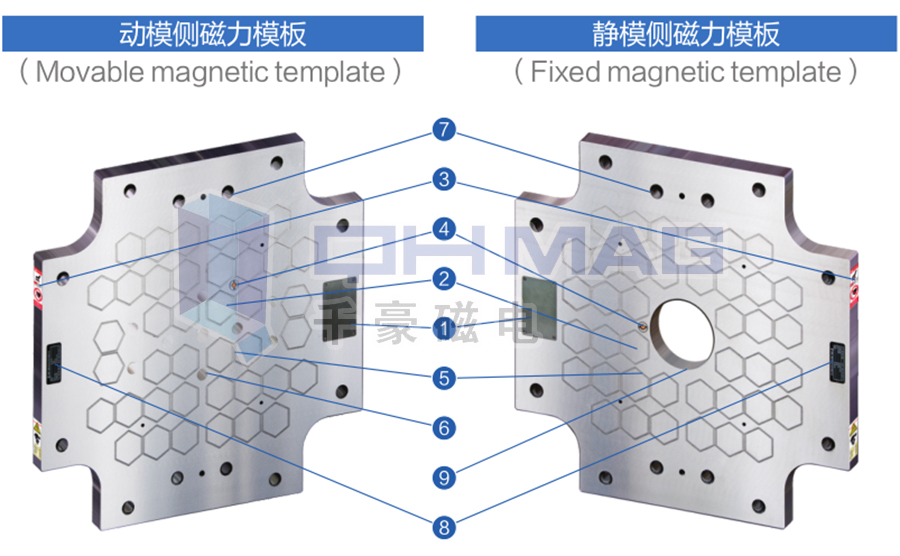

电永磁快速换模系统的功能是由磁力模板来实现的，磁力模板结构图如下：
磁力模板功能模块阐述：
①接线盒便于后续维护、检测
②磁通量传感器
检测磁饱和强度，检测正常才能工作
③警示标识
④接近传感器
微距检测(0.2mm)，检测有无模具并实时监测模具间隙
⑤温度传感器
实时检测磁力模板温度，超温报警、禁止运行
⑥顶出孔
按照注塑机背板预留全部的顶出孔
⑦固定孔
固定磁力模板
⑧铭牌
⑨可拆卸定位环
洛氏硬度:HRC50,快速定位模具，磨损可更换
⑩指示灯
磁力模板充磁后指示灯亮绿灯，退磁后亮红灯。
